EWP115 強化樹脂ボディ挿込タイプ
人気のEWP115は毎分139リットルの流量へと進化しました。耐腐蝕性の66ナイロン/ガラス繊維樹脂30%の強化樹脂(融点265°のポリアラミド系樹脂)製のガソリン・オイル等への対薬品性、耐熱性、機械強度に優れた樹脂ボディです。また耐腐食性、耐熱性を高めるためカーボンメカニカルフェイスシールを採用し軽量化、長寿命化を実現しています。
●EWP115はアルミ合金ボディタイプもあります。
使用目的別、車種別の参考例
●2000cc~3,000cc(※)ノーマル車両
●ドリフト車両、ショートコース常用、ターボ車両で水温が高い車両
●AE86、NA6/8 過給器付きフルチューン
●シルビアターボ、A/C付、前置きインタークーラー車両
●ロータリー車両全般、GT-R A/Cレスもしくは大型ラジエーター装着車両
※あくまでノーマル車両を前提とした目安です。小排気量でも下記の変更を行なっている場合、仕様に合わせて個別検討が必要です。
・ラジエーターの大型化・ボンネットにダクト設置して風が流れる状態の車両
・電動ファンが強いまたは弱い・エアコンレス化している
・大型インタークーラー装着でラジエーターに風が流れない・NAのハイコンプ化、タービン変更等
・クロカン、オフロードのような低速ギア多様で速度が無く風が当たらない車両
・街乗りメイン、ショートサーキットメイン、高速サーキットメインの用途でも変わってきます
EWP115樹脂ボディ 本体仕様
●モーター | 12V |
●動作電圧 | 3V DC〜15V DC |
●最大電流 | 10A 13V |
●流量(最大) @0kPa時 | 139L/分 |
●最大揚程 | 5.7m |
●使用水温範囲 | -40°〜120° |
●ポンプ設計 | 遠心式(時計回り)渦形室形状 |
●ポンプ重量 | 920g |
●ポンプ素材 | 66ナイロン、ガラス繊維樹脂30% |
●破裂圧力 | 最小500kPa |
●シール | セラミックシール |
●適合ホースサイズ | 35mm〜51mm |
EWPの装着・固定方法について
EWP電動ウォーターポンプは通常、ラジエーターホースで接続されている限りエンジンやフレームに固定する必要はありません。逆にフレームなどに振動を拾うようなガッチリした固定をすると故障や破損につながります。それでも車両の事情により固定が必要な場合は専用のマウントをEWP純正品としてご用意していますのでご参考ください。
本体キット価格
EWP115 強化樹脂ボディ挿込タイプ
品番:8025
キット定価:¥38,000(税込¥41,800)
※Yahoo店ではクレカ、銀振の他paypay残高/後払いがお使いいただけます。
本体 & 電動ファンデジタルコントローラー
(PWM制御)付コンボセット
EWP115 強化樹脂ボディキットとPWM制御電動ファンデジタルコントローラーのセット
セットのEWP&電動ファンデジタルコントローラーは、日本で販売されている唯一の周波数コントローラーです。
コントローラー前面には、40°C~110°Cの範囲で水温を設定するプッシュボタンがついており、設定水温のマイナス5℃まで水温が上昇すると徐々に回転(流量)をあげ、設定水温でEWPは全開となります。さらに設定水温を+3℃上回ると、電動ファンを自動的に作動させます。また、このコントローラはエンジン停止後3分間もしくは設定温度/目標温度の-10°Cに下がるまでのいずれかでEWPを作動させて急激な温度上昇を抑制します。
EWPを装着したならば、このコントローラーは絶対に装着していただきたいものとなります。また電圧表示も急激な電圧低下など目視が可能で非常に多機能なコントローラーなのです。
下図のコントローラー動作のアルゴリズムは設定水温のマイナス20℃までは10秒ON、30秒OFFの間欠運転を約半分の出力で行い、設定水温のマイナス20℃を超えると10秒ON、10秒OFFの間欠運転となり、設定水温のマイナス5℃から出力を徐々に上げていき、設定水温に達すると全開(80L/sec)となります。
初めてEWP電動ウォーターポンプを導入される場合はコントローラー付のこのコンボセットをお買い求めいただくのことをおすすめします。
EWP115樹脂ボディ&
デジタルコントローラー コンボセット
※付属の水温センサーは1/4NPTとなります。
●コンボセット内容 | |
---|---|
EWP115樹脂ボディタイプ本体 | 1 |
PWM制御EWP&電動ファンデジタルコントローラー | 1 |
コントローラー取り付けステー、部品 | 一式 |
水温センサー1/4NPT | 1 |
センサー取付穴x2箇所,ホース継ぎ手アダプター両口38φ | 1 |
センサー取付穴用樹脂栓 | 1 |

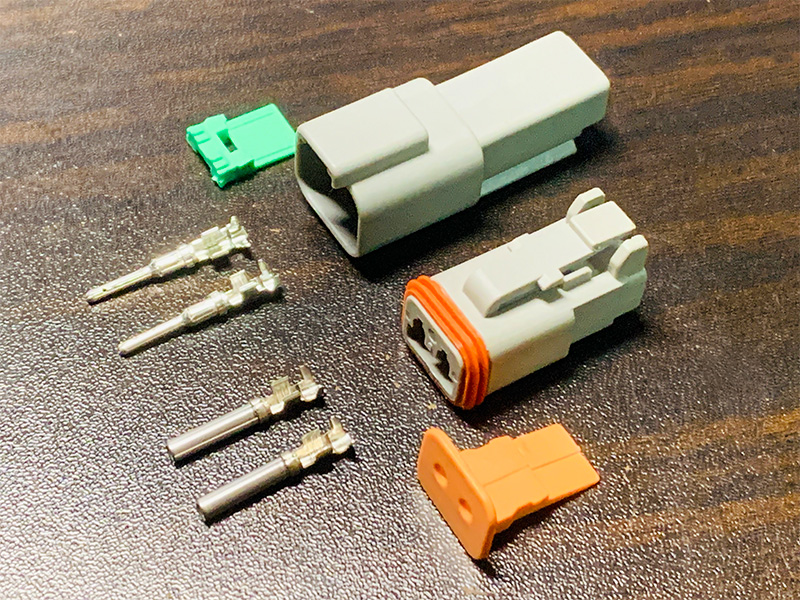

配線類 | 一式 |
ホースクランプ | 4 |
品番:8930
セット定価:¥62,000(税込¥68,200)
※Yahoo店ではクレカ、銀振の他paypay残高/後払いがお使いいただけます。
EWP電動ウォーターポンプと
専用コントローラーの取扱説明ビデオ
【音量注意】高音のアラーム音が鳴る部分があります。音量にご注意ください。
EWP電動ウォーターポンプ装着事例集
EWPを装着されたお客様の写真を紹介しています。同じ車種でも様々な工夫で装着されていますので、取り付けの参考にご覧ください。
